  • 铠装热电阻电偶

    产品名称:铠装热电阻电偶
    产品编号:Pro20072314480
    产品型号:
    更新时间:2013.09.11
    企业单位:安徽易通特种电缆有限公司
    浏览次数:
    更多产品图片:




    产品详细介绍:

    概述

    铠装铂电阻作为一种温度传感器,它比装配式铂电阻直径小,易弯曲,适宜安装在管道狭窄和要求快速反应、微型化等特殊场合。其可对-200~600℃温度范围内的气体、液体介质和固体表面进行自动检测,并且可直接用铜导线和二次仪表相连接使用,由于它具有良好的电输出特性,可为显示仪、记录仪、调节器、 扫描器、数据记录仪以及电脑提供准确的输入值。
      铠装电阻外保护管采用不锈钢,内充满高密度氧化物质绝缘体,因此它具有很强的抗污染和优良的机械强度,适合安装在环境恶劣的场合。
      铠装铂电阻通常由铠装铂热电阻感温元件、安装固定装置和接线装置等主要部件组成。

    特点

    ·热响应时间少,减小动态误差;
    ·直径小,长度不受限制;
    ·测量精度高;
    ·进口薄膜电阻元件,性能可靠稳定;

    工作原理

    铠装热电阻是利用物质在温度变化时,其电阻也随着发生变化的特征来测量温度的。当阻值变化时,工作仪表便显示出阻值所对应的温度值

    主要技术参数

    产品执行标准
    IEC751
    JB/T8623-1997
    JB/T8622-1997

    常温绝缘电阻

    热电阻在环境温度为1535°C,相对湿度不大于80%,试验电压为10100V(直流)电极与外套管之间的绝缘电阻>100MΩ

    偶丝直径材料

     引线形式

    套管外径φ

    套管材质

    单支式

    φ2

    1Cr18Ni9Ti

    φ3
    φ4
    φ5
    φ6
    φ8
    双支式
    φ3
    φ4
    φ5
    φ6
    φ8

    测量范围及允差

    型 号 分 度 号 测温范围°C 精度等级 允 差
    WZPK Pt100 -200­­-+500 A ±0.15+0.002 ltl
    WZPK Pt100 -200­­-+500 B ±0.30+0.005ltl

    热响应时间

    套管直径 热响应时间
    Ф3 3
    Ф4 5
    Ф5 8
    Ф6 12
    Ф8 15

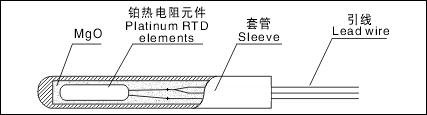

    测量端结构形式

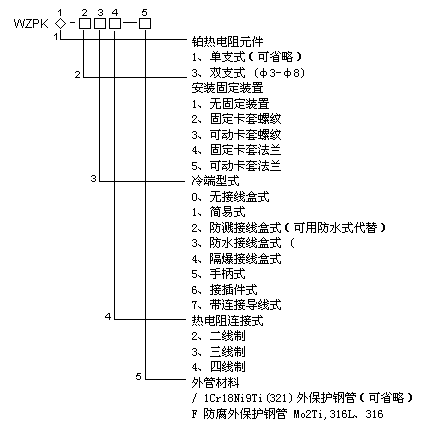

    型号命名方式
