铁路信号电缆

产品名称：铁路信号电缆
产品编号：Pro200724163541
产品型号：
更新时间：2013.09.11
企业单位：安徽易通特种电缆有限公司
浏览次数：

产品详细介绍：

本产品适用于额定电压交流500V或直流1000V及以下传输铁路信号、音频信号或自动信号装置的
控制电路，其中综合护套、铝护套铁路信号电缆具有一定的屏蔽性能，适宜于电气化区段或其它有强
电干扰的地区敷设。

1 使用特性
1.1 电缆的使用环境温度为-40℃~+60℃。
1.2 电缆导体长期工作温度应不超过+70℃。
1.3 电缆敷设环境温度：聚氯乙烯外护套电缆应不低于0℃;聚乙烯外护套电缆应不低于-20℃。
1.4 电缆的允许弯曲半径：非铠装电缆应不小于电缆外径的10倍；铠装电缆应不小于电缆外径的15倍。
1.5 综合护套铁路信号电缆的理想屏蔽系数≤0.8；铝护套铁路信号电缆的理想屏蔽系数≤0.3

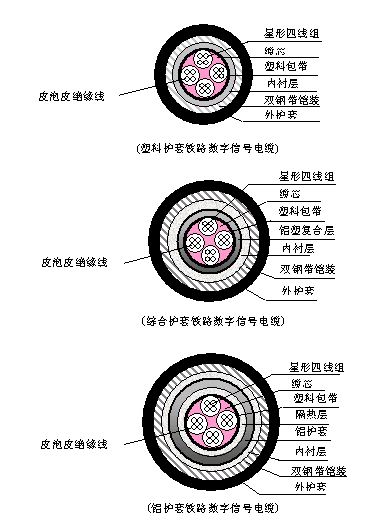

2 型号、名称及规格

型号	名称	敷设范围	规格(芯)
PTYV	聚乙烯绝缘聚氯乙烯护套铁路信号电缆	敷设在土壤、槽、管中，能承受一般的机械外力。	4、6、8、9、 12、14、16、19、21、24、28、30、33、37、42、44、48、52、56、61
PTYY	聚乙烯绝缘聚乙烯护套铁路信号电缆	敷设在土壤、槽、管中，能承受一般的机械外力。
PTY22	聚乙烯绝缘钢带铠装聚氯乙烯外护套铁路信号电缆	敷设在土壤、槽、管中，能承受较大的机械外力
PTY23	聚乙烯绝缘钢带铠装聚乙烯外护套铁路信号电缆
PTYA22	聚乙烯绝缘综合护套钢带铠装聚氯乙烯外护套铁路信号电缆
PTYA23	聚乙烯绝缘综合护套钢带铠装聚乙烯外护套铁路信号电缆
PTYL22	聚乙烯绝缘铝护套钢带铠装聚氯乙烯外护套铁路信号电缆
PTYL23	聚乙烯绝缘铝护套钢带铠装聚乙烯外护套铁路信号电缆
