功率因数/频率、功率因数组合变送器

型号：YWD-COSΦ/FCOSΦ

一、概述

本系列变送器是以AT89C52单片机为核心，采用***新算法，能同时实现交流电路的频率及功率因数的准确测量。在国内同类产品中处******水平。

二、产品名称及型号

功率因数变送器 YWD-COSΦ

频率、功率因数组合变送器 YWD-FCOSΦ：

三、执行标准

GB/T13850-1998标准

四、主要技术指标

a) 精度等级：0.2级，0.5级；

b) 输入、输出、辅助电源及测量量程参数：

Vn： 输入电压

V1： 100V

V2： 220V

V3： 270V

V4： 380V

V5： 用户自定

An： 输入电流

A1： 1A

A2： 5A

A3： 6A

A4： 用户自定

Pn： 辅助电源

P0： 无源

P1： AC110V±15%

P2： AC220V±15%

P3： 用户自定

Fn： 频率量程

F1： 45～55Hz

F2： 48～52Hz

F3 40～60Hz

F4： 用户自定

Cn： 功率因数量程

C1： 0（C）～1～0（L）

C2： 0.5（C）～1～0.5（L）

C3： 0～1

On 输出规格

O1 4～20mA

O2 4～12～20mA

O3 0～5V

O4 0～±5V

O5 用户自定

c) 功 耗：≤1W；

d) 过载输入：电流：2倍连续，30倍15秒，100倍1秒；

电压：2倍连续；

e) 吸收功耗：电压回路：＜0.22VA/220V

电流回路：＜0.1 VA/5A

f) 响应时间：≤400ms；

g) 负载能力：电流输出：≤650Ω，电压输出：≥2kΩ；

h) 工频耐压：输入/输出/辅助电源/外壳间：AC2000V/min·1mA；

i) 绝缘强度：≥100MΩ；

j) 工作环境：温度：-10～50℃，湿度：10～98%（无凝露）；

k) 贮藏条件：温度：-40～70℃，湿度：10～99%（无凝露）；

l) 外型尺寸： 110 mm×75 mm×120mm

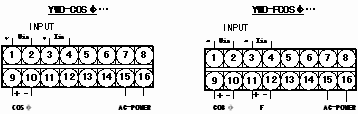

五、接线图

注：Uin、Lin均为同相相电压、相电流。

六、安装方式

采用DIN导轨和螺钉两种安装方式，导轨宽35mm。螺钉大小为M4×12。

七、订货须知

签定订货合同时应详细写明所需的型号、规格，对所选的型号、规格按下列格式将代号填入，特殊规格用文字说明。

例1：YWD-COSΦ-V3-A3-P2-C2-O2

YWD-COSΦ功率因数变送器

输 入：270V 6A

辅助电源：AC 220V±15%

量 程：0.5（C）～1～0.5（L）

输出规格：DC 4～12～20mA

例2：YWD-FCOSΦ-V1-A2-P2-F1-C3-O1

YWD-FCOSΦ频率、功率因数组合变送器

输 入：100V 5A

辅助电源：AC 220V±15%

量 程：45Hz～55Hz 功率因数：0～1

输出规格：DC 4～20mA

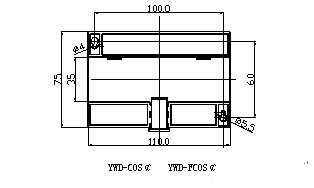

八、安装尺寸（底部视图）
